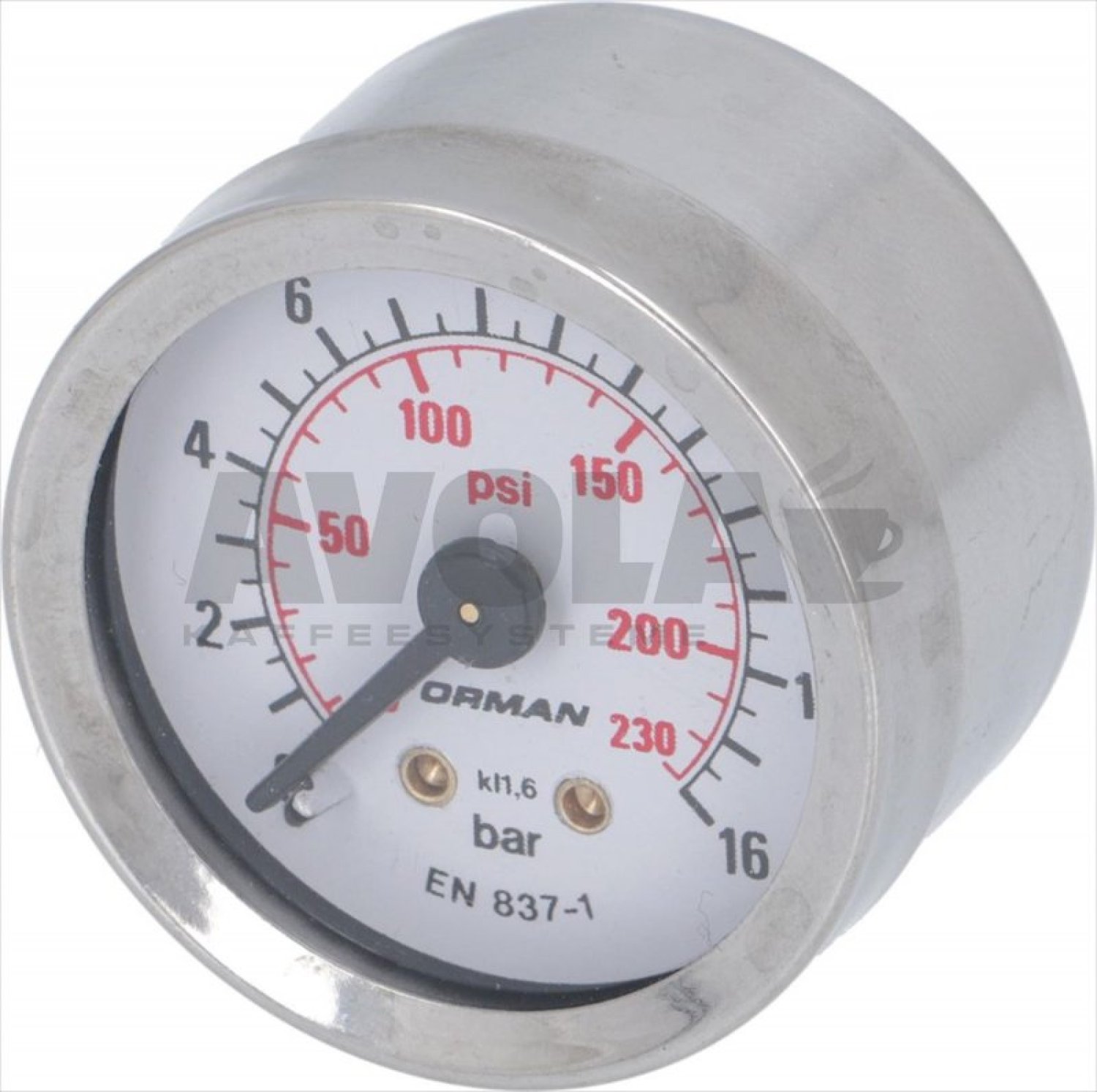

Manometer zur direkten Druckmessung an E61 Brühgruppen mit M6-Anschluss.
Das Manometer wird anstelle der M6-Schraube in die E61-Brühgruppe eingeschraubt. Da der Druck nach der Gruppendüse abgenommen wird, zeigt es den tatsächlich am Kaffeepuck im Siebträger anliegenden Brühdruck an. Dadurch lässt sich auch der Einfluss der Vorbrühkammer auf den Druckaufbau erkennen.
Das Manometer eignet sich zur Kontrolle des Brühdrucks sowie als Alternative zum Siebträgermanometer, beispielsweise bei der Einstellung des Pumpendrucks an Maschinen ohne eingebautes Brühdruckmanometer.
Technische Daten:
Messbereich: 0–16 bar
Gewinde: M6
Gewindelänge: 6 mm
Korpusdurchmesser: 41,70 mm
Korpuslänge: 26,50 mm
Länge ohne Gewinde: 37,65 mm
Gesamtlänge inklusive Gewinde: 43,85 mm
Passend für:
E61 Brühgruppen mit M6-Anschluss von:
Bazzar
Bezzera
BFC
Brasilia
ECM
Expobar
Faema
Fiorenzato
Isomac
Izzo
La Scala
La Nuova Era
Profitec
Rocket
und weiteren Herstellern mit entsprechender E61-Brühgruppe.
Wichtig:
Nicht passend für Vibiemme!
Montagehinweis:
Das Manometer äußerst vorsichtig einschrauben, da das M6-Gewinde bei zu hoher Belastung abreißen kann. Gegebenenfalls eine zusätzliche Teflondichtung einsetzen oder eine geeignete flüssige Gewindedichtung verwenden, damit das Manometer in der richtigen Position steht.
