⌀ 100mm +/-2mm
Höhe 183mm/191mm (inkl. Wärmetauscherfitting) +/-3mm
Anschlüsse oben:
Wärmetauscher 1/2"
5 x 1/4" (Sonden, Unterdruckventil, Dampf, Manometer/Pressostat)
1 x 3/8" (Sicherheitsventil)
Anschlüsse unten:
Wärmetauscher 1/2"
Heizung 1 1/4"
1/4" (Heißwasser, Kesselfüllung)
2 x Innengewinde für Fixierung des Kessels an den Rahmen
passend für:
BFC Junior
BFC Junior Plus
BFC Levetta
BFC Ela
BFC Junior Pulsante
BFC Reale
Quick Mill Andreja
Hinweis: bedingt durch die Lagerhaltung können Spuren von Kupferoxid am Kessel anhaften, welche keine Auswirkung auf die Artikelqualität haben.
Haben Sie den Artikel Kessel BFC Junior Levetta Kupfer woanders günstiger gesehen? Nehmen Sie Kontakt auf und schicken uns einen Link.
Wir werden Ihre Anfrage umgehend bearbeiten.
passend für: BFC Junior BFC Levetta BFC Ela BFC Junior Pulsante BFC Reale BFC Perfetta Montagehinweise: Beim Verschrauben muss an der Mutter am Heizungsanschluss gegengehalten werden, anderenfalls kann das Gewinde abreissen.

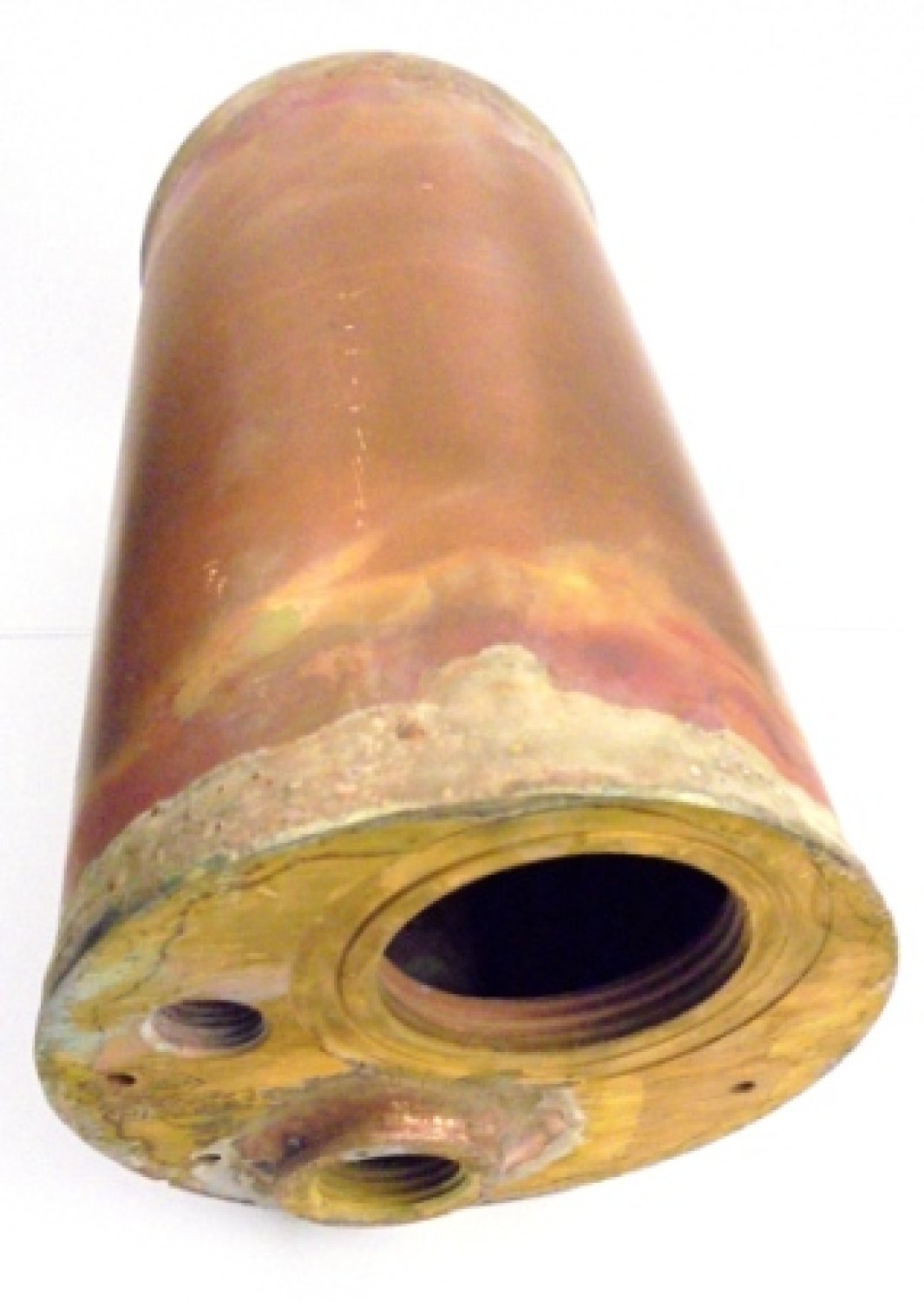

Das Foto zeigt links die Anschlüsse unten, rechts die Anschlüsse oben, geliefert wird ein Stück Anschlüsse oben: Wärmetauscher 1/2" 5 x 1/4" (Sonden, Unterdruckventil, Dampf, Manometer/Pressostat) 1 x 3/8" (Sicherheitsventil) 1 x M4 Innengewinde Anschlüsse unten: Wärmetauscher 1/2" Heizung 1 1/4" 1/4" (Heißwasser, Kesselfüllung) 1 x M6 Innengewinde Quick Mill Andreja Achtung: Gewinde unten für Montage an Rahmen nicht vorhanden, von den restlichen Anschlüssen her auch passend für: BFC Junior BFC Levetta BFC Ela BFC Junior Pulsante BFC Reale
Eintauchtiefe: 10,2cm +/-0,3mm Ohne Muttern Montagehinweise: Beim Verschrauben muss an der Mutter am Heizungsanschluss gegengehalten werden, anderenfalls kann das Gewinde abreissen.
