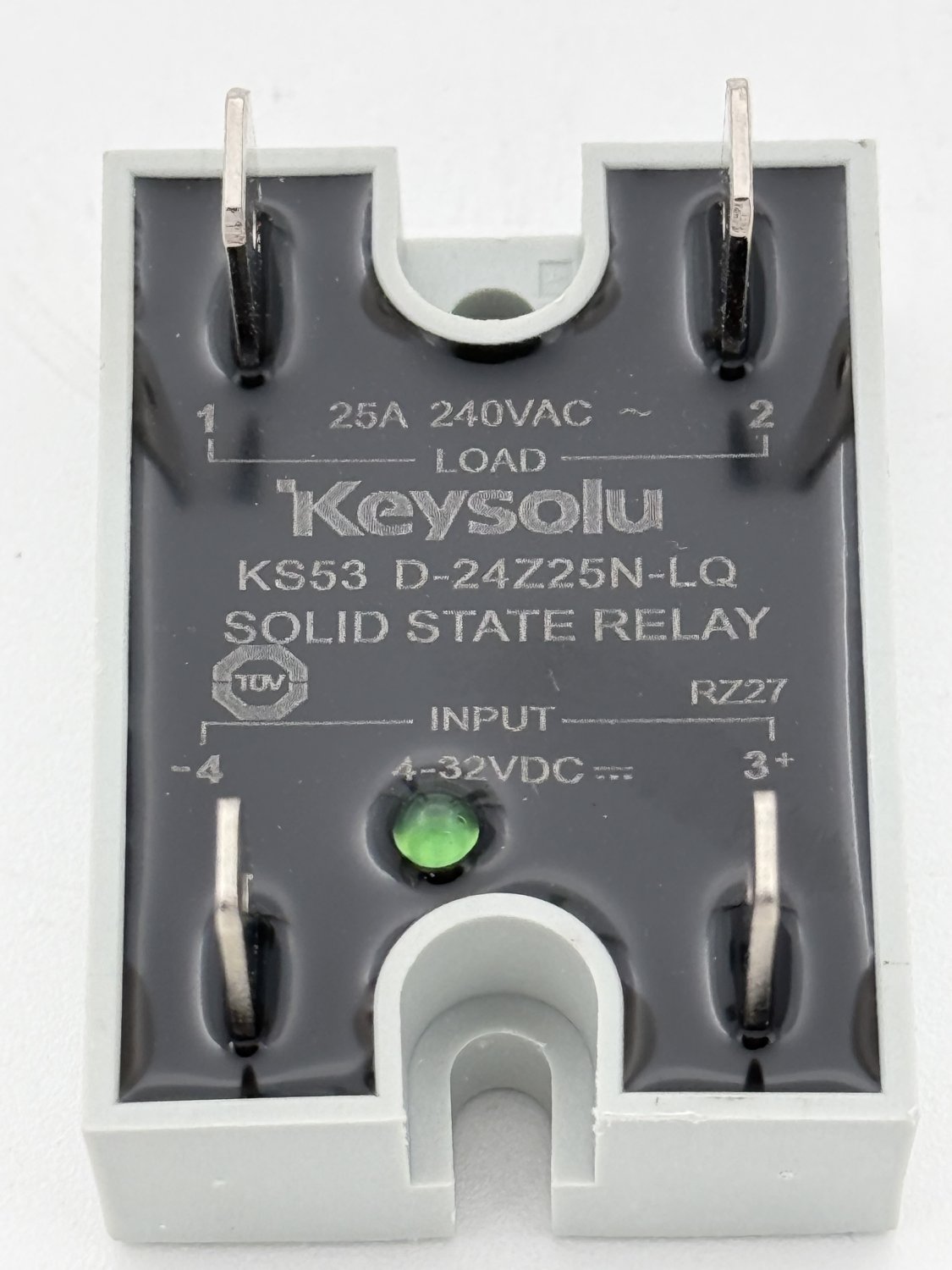

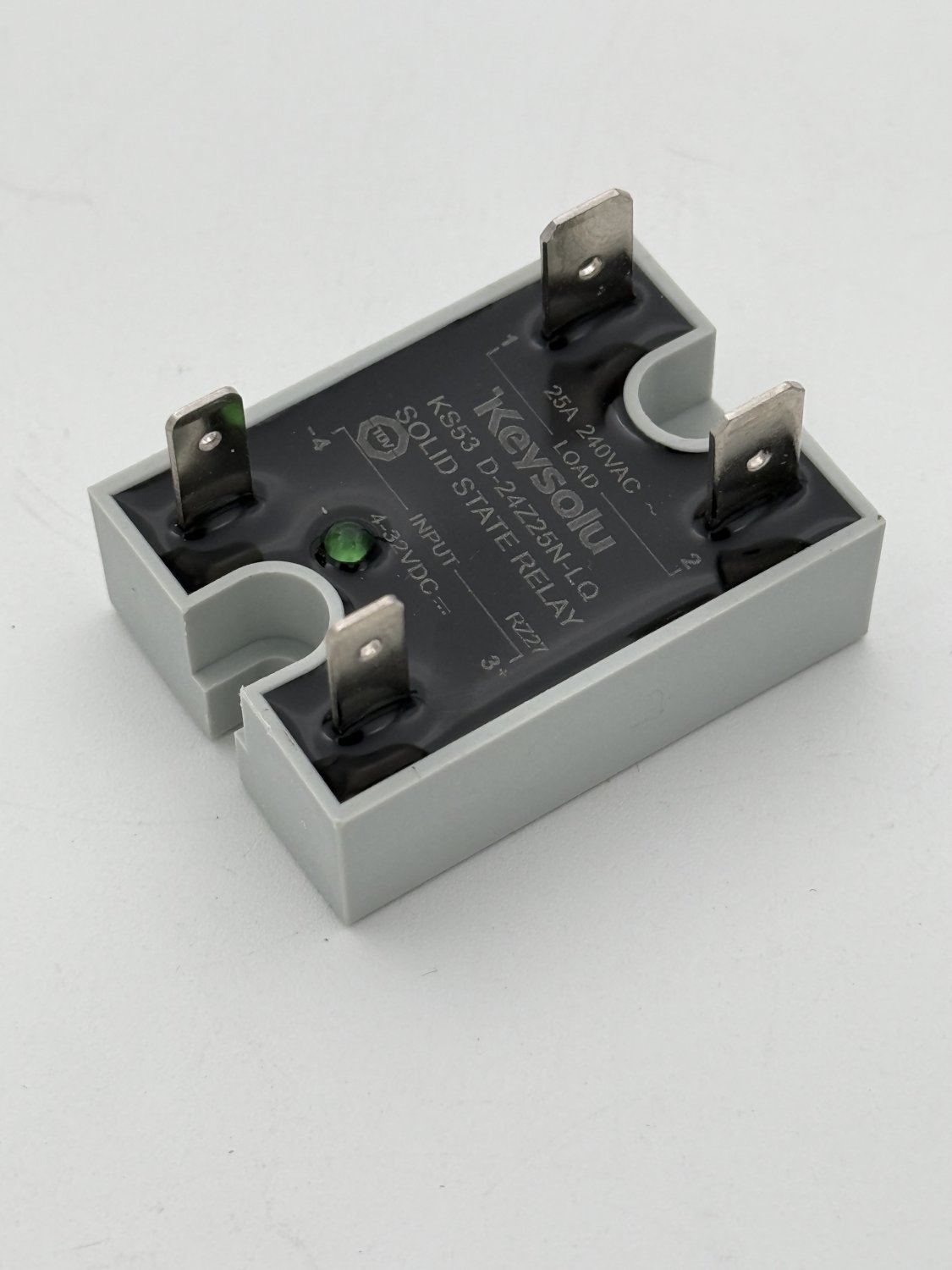

Das SSR Halbleiterrelais 25A dient zur externen Ansteuerung der Heizung in Verbindung mit der 16 poligen Elektronik M2004. Es schaltet die Heizlast zuverlässig über eine Gleichstrom Steuerspannung und ist für den Einsatz in entsprechenden ECM Espressomaschinen vorgesehen.
Bei diesem Artikel handelt es sich um ein Original Ersatzteil, geliefert von ECM. Je nach Baujahr und Ausführung der Maschine kann sich die aktuell von ECM gelieferte Version optisch oder konstruktiv von dem ursprünglich verbauten Relais unterscheiden. Dies ist bei Ersatzteilen aufgrund von technischen Änderungen und Produktüberarbeitungen möglich.
Ausführung: Solid State Relay, SSR
Schaltleistung: bis 25 A bei 240 VAC
Steuerspannung: 4 bis 32 V DC
Anschlüsse Steuerspannung: 4,8 mm
Anschlüsse Load / Last: 6,3 mm
Abmessungen: ca. 38 × 28,2 × 12 mm
Verwendung: externe Steuerung der Heizung
Elektronik: zur Verwendung in Kombination mit der 16 poligen Elektronik M2004
Ersatzteil: Original ECM Ersatzteil
Wird das SSR Relais auf einer Metallplatte oder einem metallischen Haltewinkel montiert, empfehlen wir, zwischen der Metallrückseite des Relais und der Kontaktfläche eine dünne Schicht Wärmeleitpaste, Art. Nr. 8069076, aufzutragen. Dadurch wird die Wärmeübertragung verbessert und die Betriebstemperatur des Relais reduziert.
Erfolgt die Montage ohne metallische Kontaktfläche, ist die Verwendung von Wärmeleitpaste nicht erforderlich.
Wichtig: Bitte vergleichen Sie vor der Bestellung die technischen Daten und Anschlüsse mit dem vorhandenen Bauteil. Aufgrund von Änderungen seitens ECM kann das gelieferte Original Ersatzteil je nach Baujahr von der bisher in Ihrer Maschine verbauten Ausführung abweichen.
Haben Sie den Artikel SSR Halbleiterrelais 25A für Heizungssteuerung, ECM Original Ersatzteil woanders günstiger gesehen? Nehmen Sie Kontakt auf und schicken uns einen Link.
Wir werden Ihre Anfrage umgehend bearbeiten.
3 x M3 Gewinde, für große und kleine SSR-Relais geeignet 1 x M4 Gewinde zur Montage am Rahmen
zur Montage an 16-polige Elektronik Hinweis: Wird das SSR-Relais auf einer Metallplatte, einem Haltewinkel montiert, empfehlen wir, zwischen der Metallrückseite des Relais und der Kontaktfläche eine dünne Schicht Wärmeleitpaste (Art.-Nr. 8069076) aufzutragen. Dadurch wird die Wärmeübertragung verbessert und die Betriebstemperatur des Relais reduziert. Erfolgt die Montage ohne metallische Kontaktfläche, ist der Einsatz von Wärmeleitpaste nicht erforderlich
Hinweis: Wird das SSR-Relais auf einer Metallplatte, einem Haltewinkel montiert, empfehlen wir, zwischen der Metallrückseite des Relais und der Kontaktfläche eine dünne Schicht Wärmeleitpaste (Art.-Nr. 8069076) aufzutragen. Dadurch wird die Wärmeübertragung verbessert und die Betriebstemperatur des Relais reduziert. Erfolgt die Montage ohne metallische Kontaktfläche, ist der Einsatz von Wärmeleitpaste nicht erforderlich
