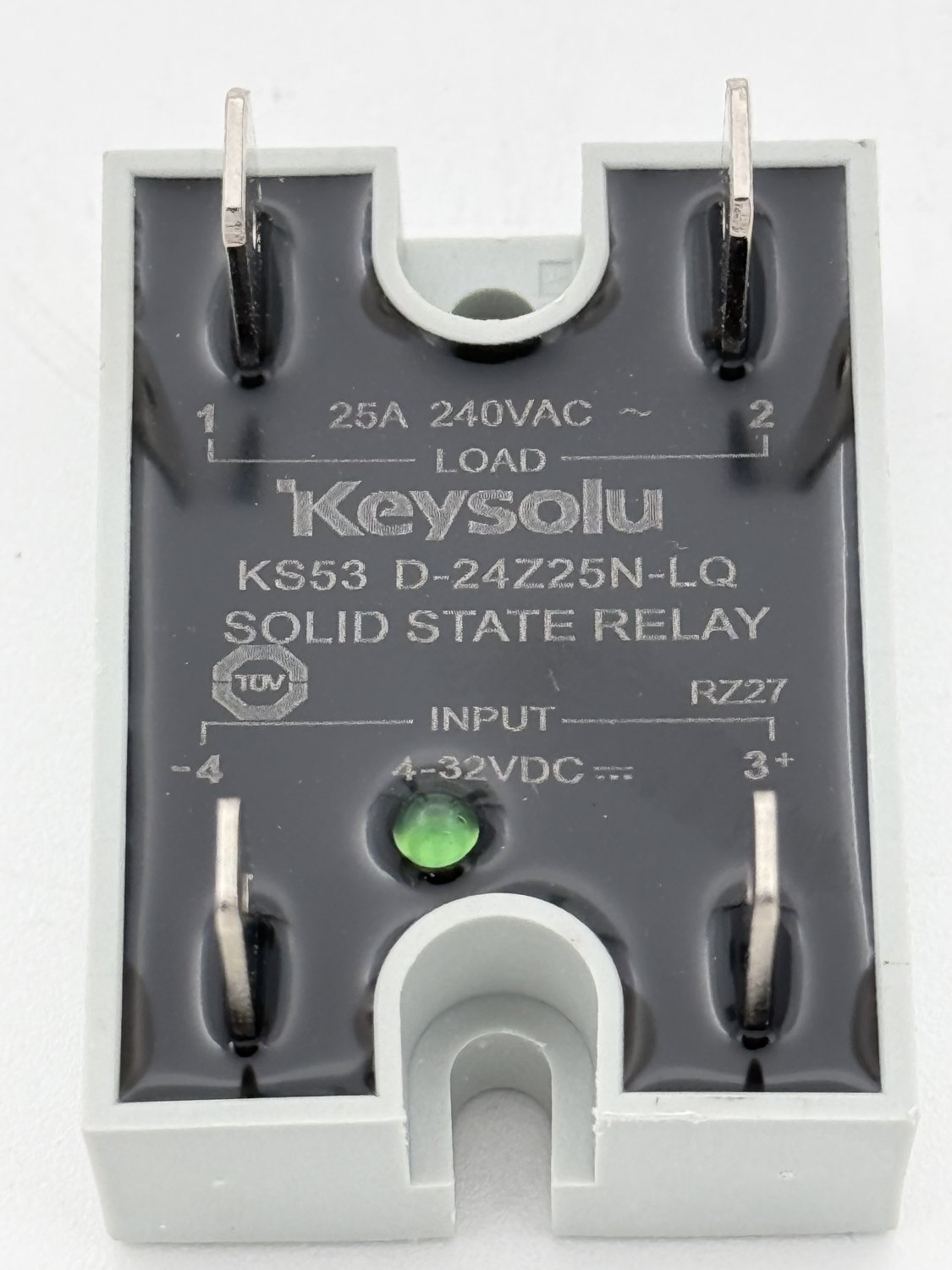

Original ECM SSR Halbleiterrelais (Solid State Relay) zur externen Ansteuerung der Heizung in Espressomaschinen von ECM und Profitec.
Das Halbleiterrelais schaltet die Heizlast über eine Gleichstrom-Steuerspannung und wird unter anderem in Verbindung mit der 16-poligen Elektronik M2004 eingesetzt.
Es handelt sich um ein Original-Ersatzteil, das von ECM geliefert wird. Aufgrund technischer Änderungen kann die aktuell gelieferte Ausführung optisch oder konstruktiv vom ursprünglich verbauten Relais und vom Produktfoto abweichen.
Technische Daten:
Ausführung: Solid State Relay (SSR)
Schaltstrom: bis 25 A
Lastspannung: 240 V AC
Steuerspannung: 4–32 V DC
Anschlüsse Steuerspannung: 4,8 mm
Anschlüsse Lastseite: 6,3 mm
Abmessungen: ca. 38 x 28,2 x 12 mm
Verwendung: Externe Heizungssteuerung
Elektronik: Unter anderem in Verbindung mit der 16-poligen M2004
Passend für folgende Baureihen und Ausführungen:
ECM:
Puristika
Technika IV
Technika V
Technika VI
Mechanika IV
Mechanika V Slim
Mechanika Max
Synchronika II
Estetika
Profitec:
GO
GO 2.0
Pro 400
Pro 500 PID
Pro 600
Jump
Move
Hinweis zur Montage:
Wird das SSR-Relais auf einer Metallplatte oder einem metallischen Haltewinkel montiert, empfehlen wir, zwischen der Metallrückseite des Relais und der Kontaktfläche eine dünne Schicht Wärmeleitpaste aufzutragen. Dadurch wird die Wärmeübertragung verbessert und die Betriebstemperatur des Relais reduziert.
Passende Wärmeleitpaste: Artikelnummer 8069076.
Bei einer Montage ohne metallische Kontaktfläche ist keine Wärmeleitpaste erforderlich.
Wichtige Hinweise:
Bitte vor der Bestellung die technischen Daten, Anschlüsse und die verbaute Ausführung vergleichen. Die Kompatibilität ist abhängig von Baujahr und Elektronikversion der Maschine.
Arbeiten an der elektrischen Heizungssteuerung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden.
